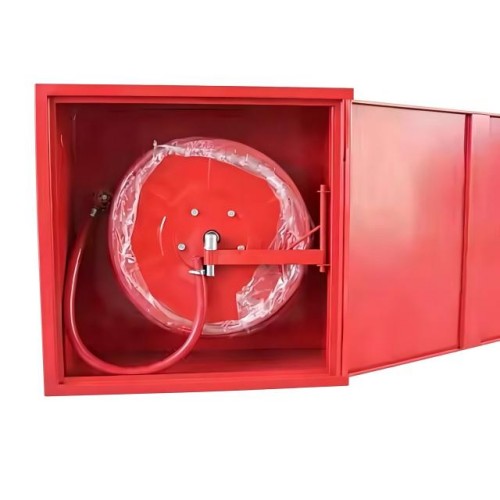

Fire Hose Reelは、高圧ホース、ノズル、バルブアセンブリを保存する円筒形のドラムで構成される壁に搭載された消防装置であり、建物内のクラスA火災（通常の可燃物）を抑制するための制御された水流を供給するように設計されています。緊急時に即時の水へのアクセスを提供します。通常、継続的な操作のために建物の恒久的な給水に接続されています。
このガイドでは、ファイヤーホースリールの技術仕様、運用原則、および規制コンプライアンスの側面を調査します。これらのシステムが包括的な防火戦略、代替ソリューションに対する利点、および緊急時に最適なパフォーマンスを確保するためのインストールとメンテナンスのベストプラクティスにどのように統合するかを調べます。
コアコンポーネントと作業メカニズム
消防ホースリールシステムの種類
技術仕様とパフォーマンス基準
インストールガイドラインと戦略的配置
メンテナンスプロトコルとコンプライアンス要件
Fire Hose Reelsは、リールドラム、火災定格ホース（通常は20〜30mの長さ）、シャットオフノズル、コントロールバルブ、スイングアームメカニズム、およびマウントブラケットの6つの重要なコンポーネントで構成され、火災の緊急時に加圧水河川を供給するために協力します。
腐食耐性鋼またはポリマー複合材料で構成されたリールドラムは、コンパクトな構成で折り畳まれたホースまたは巻きホースを収容しています。展開すると、スイングアームは方向性の柔軟性のために180°-270°回転を許可しますが、ドラムのベアリングシステムは圧力下で滑らかな巻き戻しを可能にします。ホース自体は、19mm（3/4 '）または25mm（1 '）のバランスのとれた水流と操縦性の一般的な直径で、厳格な耐火性基準を満たしています3,7.
操作的に、システムは、専用の制御バルブを介して、水道本管の構築（通常4〜12 bar圧力）に直接接続します。アクティベーション中、ユーザーはノズルを引いてホースを解き放ち、バルブを開いて水の流れを開始します。調整可能なノズルは、深い浸透のための濃縮ジェットから熱吸収および蒸気変換のための霧パターンまで、複数のスプレーパターンを提供します8,9.
重要な機能的利点には次のものがあります。
限られた容量消火器とは異なり、継続的な給水
スタンドパイプシステムを接続するよりも速度が高速です
スプリンクラーの活性化と比較して、より低い水の要件
精密消防のためのオペレーター制御ターゲティング
ファイヤーホースリールは、固定、スイング、埋め込みモデルを含むサブバリエーションを使用して、それぞれ特定の建物構成とリスクプロファイル用に設計されたマニュアルおよび自動システムに分類されます。
マニュアルリールは、ホースの展開と水の活性化の両方に対する人間の介入が必要な最も一般的な構成を表しています。これらの費用対効果の高いシステムは、訓練を受けた人員が通常存在する商業施設を支配しています。逆に、自動リールは、ホースの抽出前にすぐに水排出を開始します。これは、リスクの高い領域での利点ですが、制御されていない水放出を防ぐために慎重な圧力調節が必要です1,9.
スイングリールシステムは、特に廊下や機械室などの限られたスペースで価値がある、明確なアームを通じて方向性の柔軟性が向上します。埋め込みモデルは、ホテルや小売環境での審美的な統合のために壁とフラッシュをインストールし、屋外で評価されたキャビネットは産業環境のコンポーネントを保護します。特殊なバリエーションは次のとおりです。
| タイプ | ベストアプリケーション | 圧力範囲 | ホース長 |
|---|---|---|---|
| 標準マニュアル | オフィス、学校 | 4-8バー | 20-25m |
| 自動 | 倉庫、工場 | 6-12バー | 25-30m |
| スイングアーム | 狭い廊下 | 4-10バー | 20m |
| 埋め込み | ホテル、小売 | 4-8バー | 15-20m |
消防ホースリールは、EN 671、ISO 9001、およびローカルビルディングコードを含む国際基準に準拠する必要があり、ホースバースト圧力（24バー以上）からリール回転抵抗（10m延長で50n以下）までの仕様を管理する必要があります。
材料の仕様は、構造成分用のステンレス鋼または粉末コーティングされた炭素鋼を指示します。バルブとフィッティング用の真鍮または腐食耐性合金を備えています。ホースは紫外線の安定性と耐摩耗性を示し、強化層は、最大12のバーまでの作業圧力で完全性を維持し、-30°Cから +60°Cまでの温度3,7.
パフォーマンステストには以下が含まれます。
1.5×作業圧力での静水圧テスト
流量検証（4 barで24 l/min以上）
ノズルスプレーパターンの検証
耐久性テスト（500以上の展開サイクル）
最適な火災ホースリールの設置は、30/30ルールに続きます。潜在的な火災リスクから30メートル以内、床レベル30インチ以内に位置し、NFPA 14および視界とアクセシビリティのためにローカル火災コードに準拠しています。
電気室、貯蔵施設、キッチンエキゾーストフードなどの高リスクエリアは、優先順位付けされた配置を保証します。国際建築基準は、商業構造のユニット間の最大60m間隔を義務付けています。.
インストールベストプラクティスには次のものがあります。
構造サポートに壁の取り付け（ドライウォールではありません）
フォトルミネシセンスマーキングを備えたクリアサイン
圧力計を備えた専用の給水ライン
1Mクリアランスを維持する廊下にアクセスします
厳密なメンテナンスには、NFPA 25および労働安全規制の順守を確保するために、四半期ごとの運用テスト、年間圧力チェック、および半年ごとの専門的検査が含まれます。
予防保守プロトコルには、亀裂または膨らみのホース検査、バルブ潤滑、ノズル機能テスト、および水流の検証を含める必要があります。デジタルメンテナンスログは、紙ベースのシステムを置き換えるようになりました。.
注意が必要な一般的な障害ポイント：
| コンポーネント | 検査フォーカス | 交換基準 |
|---|---|---|
| ホース | ひび割れ、ねじれ | 目に見える損傷または5歳以上 |
| ノズル | スプレーパターン | 不規則な分散 |
| バルブ | 漏れ | 閉じたときは1/分を超えて滴ります |
火災ホースリールは、統合された防火システムの不可欠なコンポーネントのままであり、クラスAの火災に迅速な対応能力を提供します。彼らの設計の進化は、自動撤回メカニズムから腐食耐性の複合材まで、運用上の信頼性とユーザーフレンドリーな機能のバランスをとり続けています。認識された基準に続く適切な選択、設置、およびメンテナンスにより、これらのシステムが生命と財産に依存している場合にこれらのシステムが実行されます。建築基準が進化し、火災のリスクが多様化するにつれて、火災の安全インフラストラクチャにおける基本的な役割を維持しながら、火災ホースリールは技術革新を通じて適応します。
